RK3568 — это высокопроизводительная платформа разработки и материнская плата на базе четырёхъядерного процессора Rockchip RK3568 ARM® Cortex™-A55 с частотой 2,0 ГГц. Благодаря графическому процессору Mali-G52-2EE, NPU 1 TOPS, декодированию видео 4K@60fps и выводу изображения на три независимых дисплея она является идеальным решением для рекламных экранов, интерактивных киосков, сенсорных терминалов и моноблоков (AIO PC), а также IoT-шлюзов, NVR и промышленных приложений.
Почему стоит выбрать платформу RK3568 для рекламных экранов, киосков, сенсорных панелей и моноблоков
Создана для рекламных экранов, киосков, сенсорных панелей и моноблоков
Платформа RK3568 специально предназначена для коммерческих дисплейных приложений. Благодаря интерфейсам MIPI-DSI, LVDS, eDP и HDMI, поддерживающим три независимых экрана с разными изображениями, стандартному интерфейсу ёмкостного сенсорного экрана I2C и богатым возможностям подключения, включая два гигабитных Ethernet, USB, RS232/RS485 и CAN, она является идеальной материнской платой для рекламных экранов, мультимедийных киосков, информационно-справочных систем, терминалов новой розницы, кассовых систем и моноблоков.
Высокопроизводительный 64-битный четырёхъядерный процессор
Благодаря архитектуре ARM v8 64-битный четырёхъядерный процессор RK3568 работает на частоте до 2,0 ГГц, обеспечивая эффективную и стабильную работу при фоновой обработке данных. Его 22-нм техпроцесс с динамической модуляцией частоты и регулированием напряжения усиливает энергоэффективность — что крайне важно для постоянно работающих коммерческих дисплеев и киосков.
8 ГБ DDR с полноценным ECC
Поддерживая до 8 ГБ DDR, платформа RK3568 максимально раскрывает производительность процессора, снижает задержки и повышает эффективность. Полноценный ECC обеспечивает надёжную защиту данных — что критически важно для необслуживаемых киосков и моноблоков, обрабатывающих конфиденциальные транзакции.
Отдельный NPU для лёгких ИИ-вычислений
Со встроенным NPU 3-го поколения Rockchip на 1,0 TOPS платформа удовлетворяет потребности в лёгких ИИ-вычислениях. Она поддерживает фреймворки Caffe/TensorFlow/TFLite/ONNX/PyTorch/Keras/Darknet и обеспечивает распознавание объектов, лиц, сцен и жестов — идеально для интерактивных киосков, умной розницы и рекламных экранов с ИИ.
Высококачественное кодирование с синхронным кодированием и декодированием
Одноканальное декодирование видео 4K@60fps H.265/H.264/VP9 или многоканальное синхронное декодирование 1080P@30fps с поддержкой синхронного кодирования и декодирования. Кодирование видео 1080P@60fps H.265/H.264 с динамической настройкой скорости, частоты кадров и разрешения делает платформу идеальной для воспроизведения рекламного контента.
Мультидисплей: три экрана с разными изображениями
Благодаря мультидисплейным интерфейсам MIPI-DSI, LVDS, eDP и HDMI платформа RK3568 поддерживает одновременную работу трёх экранов с разными изображениями. Это отвечает требованиям мультиэкранности мультимедийных киосков, информационно-справочных систем, терминалов новой розницы и кассовых систем.
Встроенный 8M ISP с поддержкой двухкамерного ввода
Встроенный 8M@30fps ISP удовлетворяет потребности пользователей в двухкамерной работе. Он захватывает HDR-изображения и выполняет выравнивание, устранение тумана и подавление шума — обеспечивая отличное качество изображения в сложных условиях. Идеально для сенсорных терминалов с вводом с камеры и моноблоков с видеоконференцсвязью.
Мощное сетевое подключение
Платформа оснащена 2× гигабитными Ethernet и имеет слоты для 4G/5G, что упрощает сетевое взаимодействие устройств и отвечает требованиям высокоскоростных сетей. Она поддерживает беспроводную связь Wi-Fi 6 для более высокой скорости передачи данных.
Все функциональные интерфейсы в одном решении

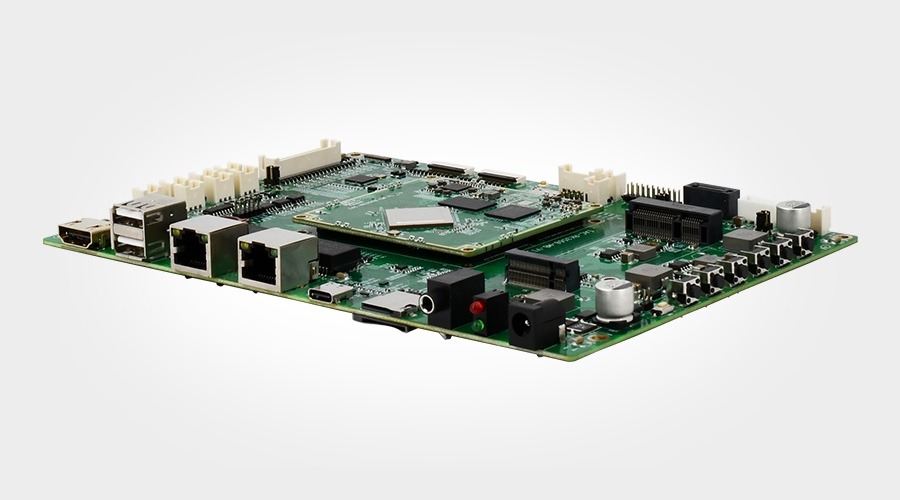

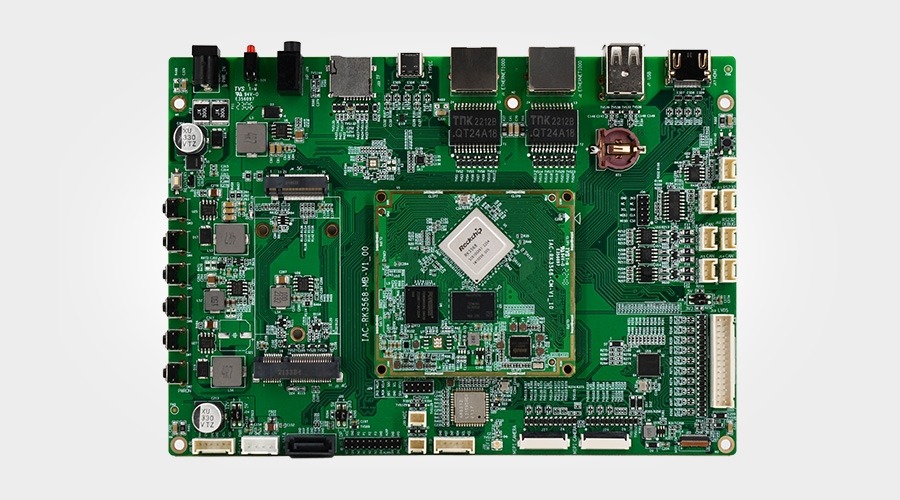

Несущая плата IAC-RK3568-Kit оснащена Ethernet, USB, Type-C, CAN, RS232, RS485, SATA, M.2, MIPI, LVDS, HDMI и eDP, отвечая требованиям интерфейсов самых разных приложений — от рекламных экранов и киосков до моноблоков и промышленных терминалов.
Поддержка Android 11 и Debian 10
Платформа RK3568 поддерживает операционные системы Android 11 и Debian 10 с богатыми техническими документами, проста в использовании и ускоряет вывод продуктов на рынок — независимо от того, создаёте ли вы рекламные экраны, сенсорные киоски или моноблоки.
Характеристики RK3568
| Модель | IAC-RK3568-Kit |
|---|---|
| Процессор | Rockchip RK3568 Quad ARM® Cortex™-A55 |
| Частота | 2,0 ГГц |
| Графический процессор | Mali-G52-2EE — OpenGL ES 1.1/2.0/3.2, OpenCL 2.0, Vulkan 1.1; встроенное высокопроизводительное 2D-ускорение |
| VPU | Декодирование 4K@60fps H.265/H.264/VP9; кодирование 1080P@60fps H.265/H.264; 8M ISP с поддержкой HDR |
| NPU | 1 TOPS (NPU Rockchip 3-го поколения) |
| ОЗУ | 2 ГБ LPDDR4 (поддержка до 8 ГБ) |
| Флеш-память | 8 ГБ eMMC (опционально 16/32 ГБ) |
| PMIC | Rockchip RK809 |
| Ethernet | 2× 10M/100M/1000M гигабитных Ethernet |
| Wi-Fi | Встроенный модуль, 2,4/5 ГГц двухдиапазонный, 802.11a/b/g/n/ac; поддержка Wi-Fi 6 |
| UART | 1× UART отладочный; 2× RS232; 1× RS485 |
| CAN | 3× CAN |
| Интерфейс дисплея | 2× MIPI_DSI (1 мультиплексирован с LVDS) до 1920×1080@60Hz; 1× LVDS до 1280×800@60Hz; 1× HDMI 2.0 до 4096×2160@60Hz; 1× eDP до 2560×1600@60Hz |
| Аудио | Выход аудио (усилитель мощности); двухканальный аудиовыход (разъём для наушников); одноканальный вход MIC |
| USB | 2× USB 2.0 HOST; 1× USB Type-C |
| Камера | 2× MIPI-CSI (4 линии), одновременный двухкамерный ввод, до 2× 1080p@80Hz |
| Входной интерфейс | Стандартный интерфейс ёмкостного сенсорного экрана I2C |
| Интерфейс расширения | 8× GPIO (1,8 В); MINI-PCIE (USB 2.0) для модулей 4G; M.2 B-KEY для модулей 5G и SIM-карт |
| Интерфейс хранения | 1× TF-карта; 1× SATA |
| Прочее | Схема сброса, сторожевой таймер, часы реального времени |
| Питание | +12 В |
| Энергопотребление | <3 Вт |
| Габариты | Ядровая плата: 65 мм × 70 мм (8 слоёв); несущая плата: 200 мм × 140 мм (4 слоя) |
| Рабочая температура | 0℃ ~ +70℃ (опционально -40℃ ~ +85℃) |
| Рабочая влажность | 10%~90%, без конденсации |
| Операционная система | Android 11, Debian 10 |
Сценарии применения
- Рекламные экраны и цифровая реклама
- Интерактивные и мультимедийные киоски
- Сенсорные терминалы и информационно-справочные системы
- Моноблоки (AIO PC)
- Терминалы новой розницы и кассовые системы
- IoT-шлюзы
- NVR и системы безопасности
- Промышленные планшеты и бортовые консоли
- Видеоконференцсвязь
- Облачные терминалы и NAS-серверы
Ключевые особенности
- Четырёхъядерный 64-битный Rockchip RK3568 ARM Cortex™-A55 с частотой 2,0 ГГц
- GPU Mali-G52-2EE с OpenGL ES 3.2, OpenCL 2.0, Vulkan 1.1
- NPU 1 TOPS для ИИ-приложений и граничных вычислений
- Декодирование видео 4K@60fps H.265/H.264/VP9; кодирование 1080P@60fps
- Три независимых дисплея через MIPI-DSI, LVDS, eDP, HDMI
- Идеальная материнская плата для рекламных экранов, киосков, сенсорных панелей и моноблоков
- До 8 ГБ DDR с полноценным ECC для защиты данных
- 2× гигабитных Ethernet, Wi-Fi 6, слоты для 4G/5G
- Богатый набор интерфейсов: USB, Type-C, CAN, RS232, RS485, SATA, M.2, MIPI
- 8M ISP с двухкамерным вводом MIPI-CSI
- Поддержка Android 11 и Debian 10
- Низкое энергопотребление менее 3 Вт
