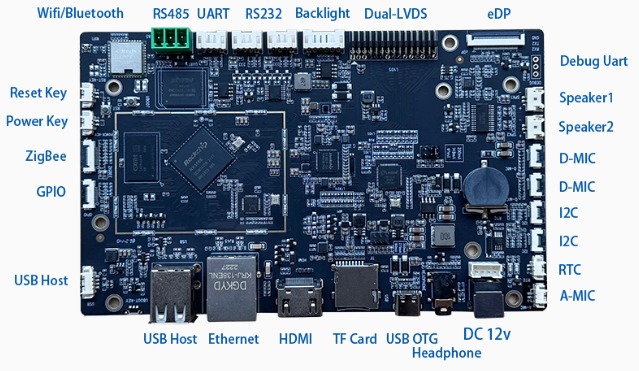

RK-Android-3566-02 — это стандартный одноплатный компьютер Rockchip RK3566 SBC, разработанный для встраиваемых систем на базе Android 11 и Linux. Оснащённый четырёхъядерным процессором Cortex™-A55 с частотой 1,8 ГГц, 2 ГБ DDR, 16 ГБ eMMC, выводом изображения через двойной LVDS и MIPI-DSI, а также 8-слойной печатной платой с контролем импеданса, он является идеальной платформой для интеллектуальных панелей управления, промышленных HMI и мультимедийных терминалов — при полной кастомизации и технической поддержке.
Почему стоит выбрать RK-Android-3566-02 RK3566 SBC
Производительность четырёхъядерного Rockchip RK3566

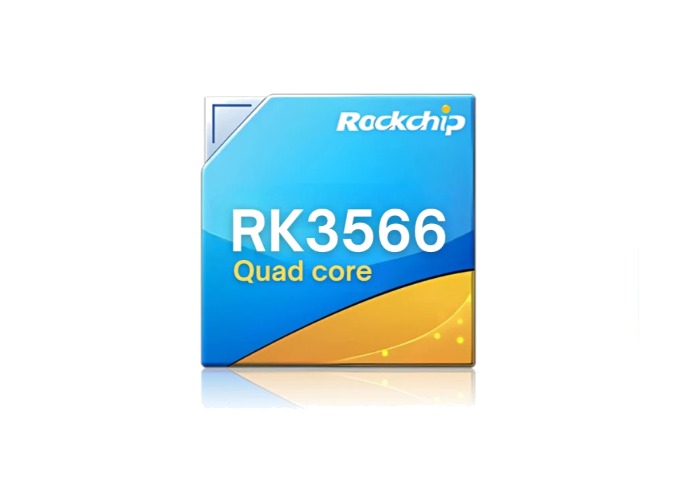

В основе платы лежит четырёхъядерный процессор Rockchip RK3566 Cortex™-A55 с частотой 1,8 ГГц, работающий в паре с графическим ускорителем ARM G52 2EE с поддержкой OpenGL ES 1.1/2.0/3.2, OpenCL 2.0 и Vulkan 1.1. Благодаря NPU на 1 TOPS для ускорения ИИ и декодированию видео 4Kp60 H.265/H.264/VP9 она обеспечивает высокую производительность для граничных вычислений и мультимедийных задач.
Богатая поддержка дисплеев и интерфейсов
RK-Android-3566-02 предлагает исключительную гибкость вывода изображения благодаря двойному LVDS, LVDS, RGB, MIPI-DSI, eDP и HDMI 2.0. Также включает 3× USB 2.0 Host, 1× USB OTG, Ethernet RJ45 10/100M, Wi-Fi + BT, ёмкостный сенсорный экран через I2C и несколько последовательных портов (1× UART, 2× RS232, 1× RS485) — отвечая потребностям широкого спектра встраиваемых приложений.
Создана для встраиваемых систем Android и Linux
Плата работает на Android 11 и Linux (Buildroot, Yocto) из коробки, с 16 ГБ eMMC и 2 ГБ DDR. 8-слойная печатная плата с контролем импеданса размером 158 × 96 мм обеспечивает стабильную целостность сигнала и надёжную работу в промышленных условиях.
RK3566 против RK3568: правильный выбор для проектов с ограниченным бюджетом
Оба чипа RK3566 и RK3568 построены на четырёхъядерной архитектуре Arm Cortex-A55 и предлагают сопоставимую производительность общего назначения, поддержку Android/Linux, богатый набор интерфейсов и NPU на 1 TOPS. RK3566 выделяется превосходным соотношением цены и производительности, что делает его более экономичным выбором для крупносерийных или бюджетных проектов. Выбирайте RK3566 для компактного дизайна, энергоэффективности и бюджетных приложений; выбирайте RK3568, когда нужны PCIe 3.0, два гигабитных Ethernet или более высокая возможность расширения.
Услуги кастомизации под ваш проект
Помимо стандартного SBC, Rocktech предоставляет гибкие услуги кастомизации RK3566 — включая кастомизацию интерфейсов (RS232, RS485, CAN Bus, Ethernet, TF-карта, камера), переработку компоновки и размеров SBC, индивидуальные сборки Android/Linux (загрузочный логотип, компоновка интерфейса, интеграция драйверов, настройка дерева устройств, минимизация ОС) и долгосрочную поддержку поставок со стабильными компонентами и обслуживанием прошивки.
Характеристики RK-Android-3566-02
| Модель | RK-Android-3566-02 |
|---|---|
| SoC | Rockchip RK3566, четырёхъядерный Cortex™-A55, 1,8 ГГц |
| GPU | ARM G52 2EE — OpenGL ES 1.1/2.0/3.2, OpenCL 2.0, Vulkan 1.1 |
| NPU | 1 TOPS ускорение ИИ |
| Видео | Декодер 4Kp60 H.265/H.264/VP9; энкодер 1080P60 H.264/H.265 |
| DDR | 2 ГБ DDR |
| Флеш-память | 16 ГБ eMMC |
| ОС | Android 11; Linux (Buildroot, Yocto) |
| Дисплей | Двойной LVDS, LVDS, RGB, MIPI-DSI, eDP, HDMI |
| Сенсорная панель | Ёмкостная сенсорная панель (CTP) через I2C |
| USB | 3× USB 2.0 Host, 1× USB OTG |
| Ethernet | RJ45 10/100M |
| Беспроводная связь | Wi-Fi + BT |
| Последовательный интерфейс | 1× UART, 2× RS232, 1× RS485 |
| Аудио | Левый/правый динамик, наушники, вход A-MIC/D-MIC |
| GPIO | Вход/выход GPIO |
| I2C | 2× I2C, поддержка внешних устройств I2C |
| RTC | Поддержка часов реального времени |
| Питание | Вход DC 12 В (через разъём 5,5 мм) |
| Размеры | 158 × 96 мм |
| PCB | 8 слоёв, контроль импеданса, толщина 1,6 мм |
| Монтажные отверстия | 7× Φ3,2 мм |
Сценарии применения
- Интеллектуальные панели управления
- Промышленные HMI (человеко-машинные интерфейсы)
- Мультимедийные терминалы
- Встраиваемые системы Android и Linux
- Устройства граничных вычислений и AIoT
- Разработка пользовательских блоков управления
Ключевые особенности
- Четырёхъядерный процессор Rockchip RK3566 Cortex™-A55 с частотой 1,8 ГГц
- GPU ARM G52 2EE с OpenGL ES, OpenCL 2.0 и Vulkan 1.1
- NPU 1 TOPS для ускорения ИИ и граничных вычислений
- Декодирование видео 4Kp60 H.265/H.264/VP9
- Выводы дисплея: двойной LVDS, MIPI-DSI, eDP, RGB и HDMI
- 2 ГБ DDR и 16 ГБ eMMC
- Wi-Fi + BT, Ethernet RJ45 10/100M, интерфейс 4G
- 3× USB 2.0 Host, 1× USB OTG, UART, RS232, RS485
- Поддержка Android 11 и Linux (Buildroot, Yocto)
- 8-слойная печатная плата с контролем импеданса, 158 × 96 мм
- Полная кастомизация: интерфейсы, компоновка, ПО, долгосрочные поставки
