Allwinner A133 — это высокоинтегрированный 64-битный четырёхъядерный прикладной процессор, созданный для планшетов основного сегмента и широко применяемый как решение для плат рекламных экранов и сенсорных дисплеев. Сочетая четырёхъядерный процессор ARM Cortex™-A53 до 1,5 ГГц с графическим процессором Imagination PowerVR GE8300, он обеспечивает быстрый отклик и плавную работу для коммерческих дисплеев, интерактивных киосков и встраиваемых мультимедийных терминалов — с декодированием видео 4K@30fps, выводом изображения FHD 1920 × 1200 и технологией улучшения Allwinner SmartColor 2.0.
Почему стоит выбрать Allwinner A133 для цифровых вывесок и сенсорных дисплеев
Создан специально для плат цифровых вывесок и сенсорных дисплеев
A133 — идеальная платформа для проигрывателей цифровых вывесок, сенсорных дисплейных терминалов, интерактивных киосков и коммерческих панелей. Его интерфейсы MIPI-DSI, двухканальный LVDS и RGB поддерживают панели до 1920 × 1200@60fps, а ёмкостная сенсорная панель через I2C и богатый набор периферии позволяют легко создавать отзывчивые сенсорные системы. Вместе с Android 10.0 и выше он поддерживает современные программные экосистемы для вывесок и киосков.
Мощная производительность четырёхъядерной архитектуры
A133 включает четырёхъядерный 64-битный процессор Cortex™-A53 до 1,5 ГГц, обеспечивающий более мощную производительность, чем процессоры на базе A35, для повседневной отзывчивости приложений. Благодаря 32 КБ L1 I-кэша + 32 КБ L1 D-кэша на ядро и 512 КБ L2-кэша он плавно справляется с непрерывным воспроизведением вывесок, многозадачностью и вычислительно интенсивными нагрузками.
Энергоэффективная архитектура CoolFlex™ для работы 24/7
A133 использует энергоэффективную архитектуру CoolFlex™ и технологию динамического управления энергопотреблением, обеспечивая превосходное соотношение энергоэффективности. Это особенно ценно для постоянно работающих цифровых вывесок и необслуживаемых дисплейных установок, где энергоэффективность и тепловая стабильность так же важны, как и производительность.
Графический процессор Imagination PowerVR GE8300 для主流 графики
Встроенный графический процессор Imagination PowerVR GE8300 легко удовлетворяет вычислительные требования графики. Он поддерживает OpenGL ES 3.2, Vulkan 1.1 и OpenCL 1.2 и соответствует требованиям сертификации последней Android GMS — обеспечивая плавные переходы интерфейса, анимацию и интерактивный сенсорный опыт.
Мощные мультимедийные возможности
A133 поддерживает主流 декодирование видео, включая H.265/VP9/H.264 с H.265/H.264 до 4K@30fps, кодирование видео H.264 до 1080p@60fps и вывод изображения до FHD 1920 × 1200@60fps. Технология улучшения изображения Allwinner SmartColor 2.0 обеспечивает превосходный визуальный опыт для рекламного контента и коммерческих дисплеев. Аналоговые аудиоинтерфейсы поддерживают 2 АЦП и 2 ЦАП со стереовыходом на наушники, а цифровой звук поддерживает I2S, DMIC и OWA.
Гибкая конфигурация памяти
Контроллер DRAM поддерживает DDR3/DDR3L/DDR4/LPDDR3/LPDDR4 с 32-битной шириной и ёмкостью до 4 ГБ, а также eMMC 5.1, 8-битную параллельную NAND-флеш-память и SPI NAND-флеш-память. Эти богатые интерфейсы памяти помогают заказчикам реализовывать гибкие конфигурации для различных требований вывесок и дисплеев.
Богатые периферийные интерфейсы для интеграции вывесок

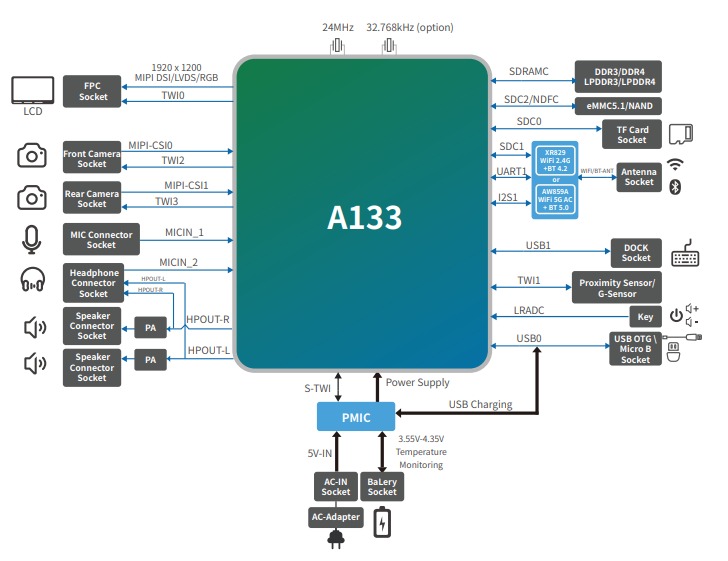

A133 предоставляет комплексный набор периферии: интерфейсы панелей MIPI-DSI, двухканальный LVDS и RGB, два входа камер MIPI-CSI, 2× USB 2.0 (Host ×1, OTG ×1), SDIO 3.0, SPI, UART, TWI, PWM, EMAC, GPADC, LRADC и CIR RX/TX — охватывая потребности в подключении цифровых вывесок, киосков и интерактивных дисплейных систем.
Встроенный 13M ISP для дисплеев с камерой
A133 поддерживает фронтальные и тыловые камеры MIPI CSI и включает встроенный 13M ISP, способный работать на 13M@10fps или 8M@30fps, с 3A, 2D-шумоподавлением и коррекцией дефектных пикселей. Это делает его подходящим для интерактивных вывесок с входом камеры, дисплеев для видеоконференций и умных розничных терминалов.
Характеристики Allwinner A133
| Модель | Allwinner A133 |
|---|---|
| Процессор | Четырёхъядерный ARM Cortex™-A53 до 1,5 ГГц; 32 КБ L1 I-кэша + 32 КБ L1 D-кэша на ядро; 512 КБ L2-кэша |
| Графический процессор | Imagination PowerVR GE8300 — OpenGL ES 3.2, Vulkan 1.1, OpenCL 1.2 |
| Память | DDR3/DDR3L/DDR4/LPDDR3/LPDDR4, 32-битная ширина, до 4 ГБ |
| Хранилище | eMMC 5.1, 8-битная параллельная NAND-флеш-память, SPI NAND-флеш-память |
| Декодирование видео | H.265 4K@30fps, H.264 4K@30fps, VP9 720p@30fps |
| Кодирование видео | H.264 1080p@60fps; MJPEG/JPEG Baseline 4K@15fps |
| Дисплей | MIPI-DSI, двухканальный LVDS, RGB; до 1920 × 1200@60fps; Allwinner SmartColor 2.0 |
| Камера | 4-полосный MIPI-CSI @1,0 Гбит/с; встроенный 13M ISP (13M@10fps или 8M@30fps) с 3A/2D-шумоподавлением/коррекцией дефектных пикселей |
| Аудио | 2 ЦАП и 2 АЦП; LINE-OUT/MIC-IN/стерео наушники; 4× I2S, 8-канальный DMIC, OWA OUT |
| Подключения | 2× USB 2.0 (Host ×1, OTG ×1); SDIO 3.0; SPI ×3; UART ×6; TWI ×6; PWM (5-канальный); EMAC; GPADC; LRADC; CIR RX&TX |
| Wi-Fi/BT | Allwinner XR829 802.11 b/g/n + BT 4.2 или AW859A 802.11 a/b/g/n/ac + BT 5.0 |
| PMIC | Настроенный AXP707 |
| ОС | Android 10.0 и выше |
| Корпус | LFBGA 346 шариков; корпус 12 мм × 12 мм; шаг шариков 0,5 мм; размер шарика 0,3 мм |
| Безопасность | TrustZone, Crypto Engine, SID |
Сценарии применения
- Проигрыватели цифровых вывесок и рекламные дисплеи
- Сенсорные дисплейные терминалы и интерактивные киоски
- Коммерческие дисплейные панели и умные розничные терминалы
- Применения в планшетах основного сегмента
- Умные дисплеи и панели управления
- Онлайн-видео и мультимедийные терминалы
- Устройства для 3D-игр и веб-сёрфинга
- Умный дом и подключённые устройства
Ключевые особенности
- Четырёхъядерный 64-битный процессор ARM Cortex™-A53 до 1,5 ГГц
- Графический процессор Imagination PowerVR GE8300 с OpenGL ES 3.2, Vulkan 1.1, OpenCL 1.2
- Идеален как плата цифровых вывесок и сенсорных дисплеев
- Энергоэффективная архитектура CoolFlex™ для круглосуточной работы 24/7
- Декодирование видео 4K@30fps H.265/H.264; кодирование 1080p@60fps H.264
- Дисплей FHD 1920 × 1200@60fps с улучшением SmartColor 2.0
- Интерфейсы дисплея MIPI-DSI, двухканальный LVDS и RGB
- Две камеры MIPI-CSI со встроенным 13M ISP
- DDR3/DDR4/LPDDR3/LPDDR4 до 4 ГБ; eMMC 5.1, NAND, SPI NAND
- Готовность к сертификации Android GMS
- Компактный корпус LFBGA с 346 шариками, 12 мм × 12 мм
